Ponte Rio–Niterói
Aferição dos Atenuadores Dinâmicos Sincronizados (ADS) da Ponte Presidente Costa e Silva — monitoramento de frequências naturais, amortecimentos e resposta dinâmica com acelerômetros Dytran a 1024 Hz.
Sobre o Ensaio
Aferição dos ADS
Os Atenuadores Dinâmicos Sincronizados (ADS) são dispositivos projetados para minimizar vibrações e oscilações estruturais induzidas por vento, tráfego intenso e variações térmicas, garantindo estabilidade e conforto dinâmico à estrutura.
O processo de aferição utilizou acelerômetros de alta sensibilidade Dytran (EUA) e o sistema de aquisição Lynx ADS2002, operando a 1024 Hz. As medições permitiram identificar frequências naturais, amortecimentos e respostas dinâmicas da estrutura.
Além da aferição dos ADS, foi realizada a instrumentação estrutural nos dois trechos distintos da ponte: o trecho em concreto e o trecho metálico — localizado no vão central. A aquisição dos dados permitiu determinar as tensões atuantes em ambos os materiais durante o ensaio dinâmico, ampliando o diagnóstico estrutural para além do comportamento dos atenuadores.
A Ponte Presidente Costa e Silva possui 13,29 km de extensão e vão central de 300 m, sendo uma das maiores pontes do mundo — o que torna o monitoramento dinâmico de seus atenuadores um desafio técnico de alta complexidade.
Objetivos do Ensaio
- Aferição das frequências naturais dos ADS
- Determinação dos coeficientes de amortecimento
- Medição das tensões atuantes no trecho de concreto
- Medição das tensões atuantes no trecho metálico (vão central)
- Avaliação da resposta dinâmica da estrutura
- Validação do desempenho dos atenuadores instalados
Ficha Técnica
Especificações
Equipamentos
Acelerômetros Dytran
Alta sensibilidade (EUA)
Lynx ADS2002
Sistema de aquisição
1024 Hz
Taxa de amostragem
Análise Modal
Frequências e amortecimentos
"As medições verificaram frequências naturais e amortecimentos, assegurando o pleno desempenho dinâmico da estrutura e a segurança operacional da ponte — uma das maiores obras de engenharia do Brasil."
OFM — Relatório Técnico do Ensaio
Galeria
Registros do Ensaio

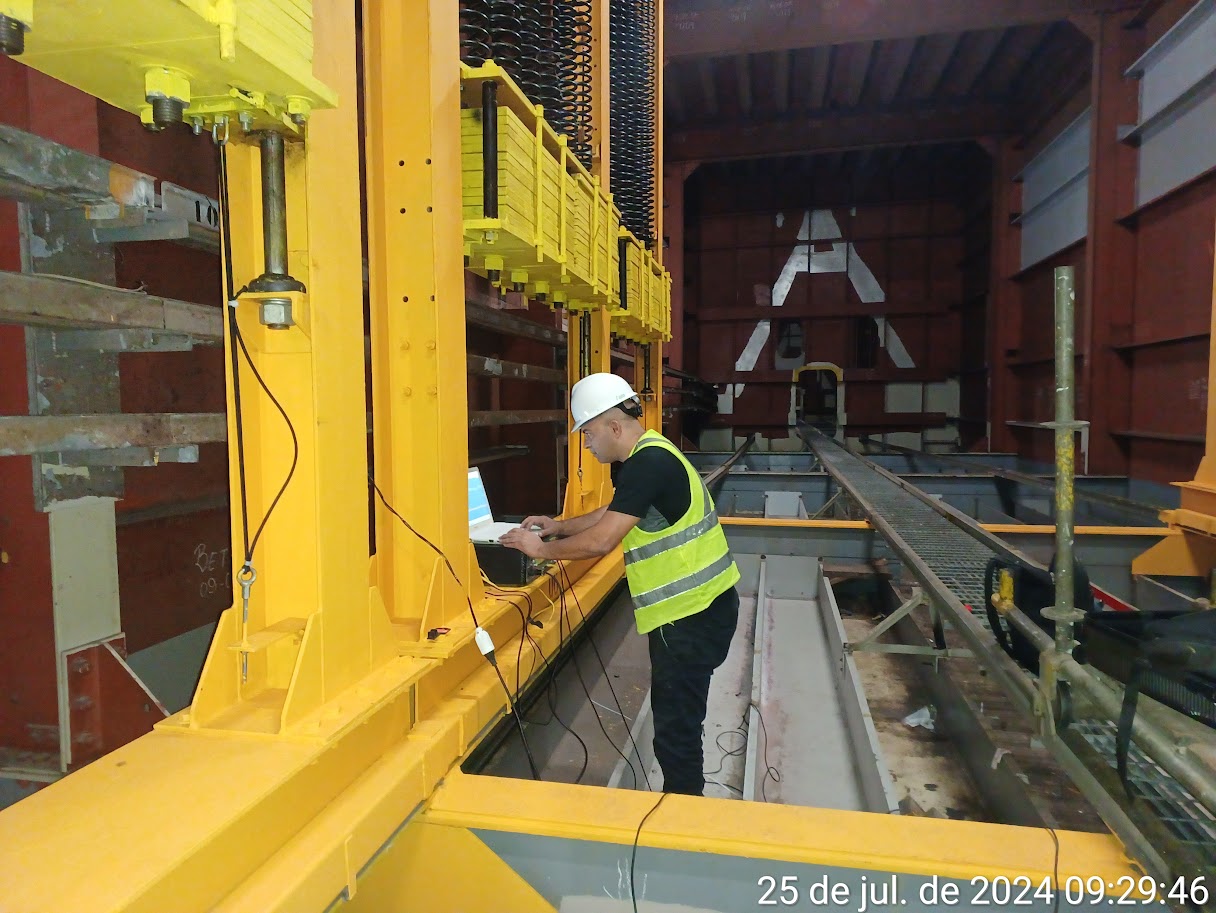

Processo de aferição dos ADS — Ponte Presidente Costa e Silva

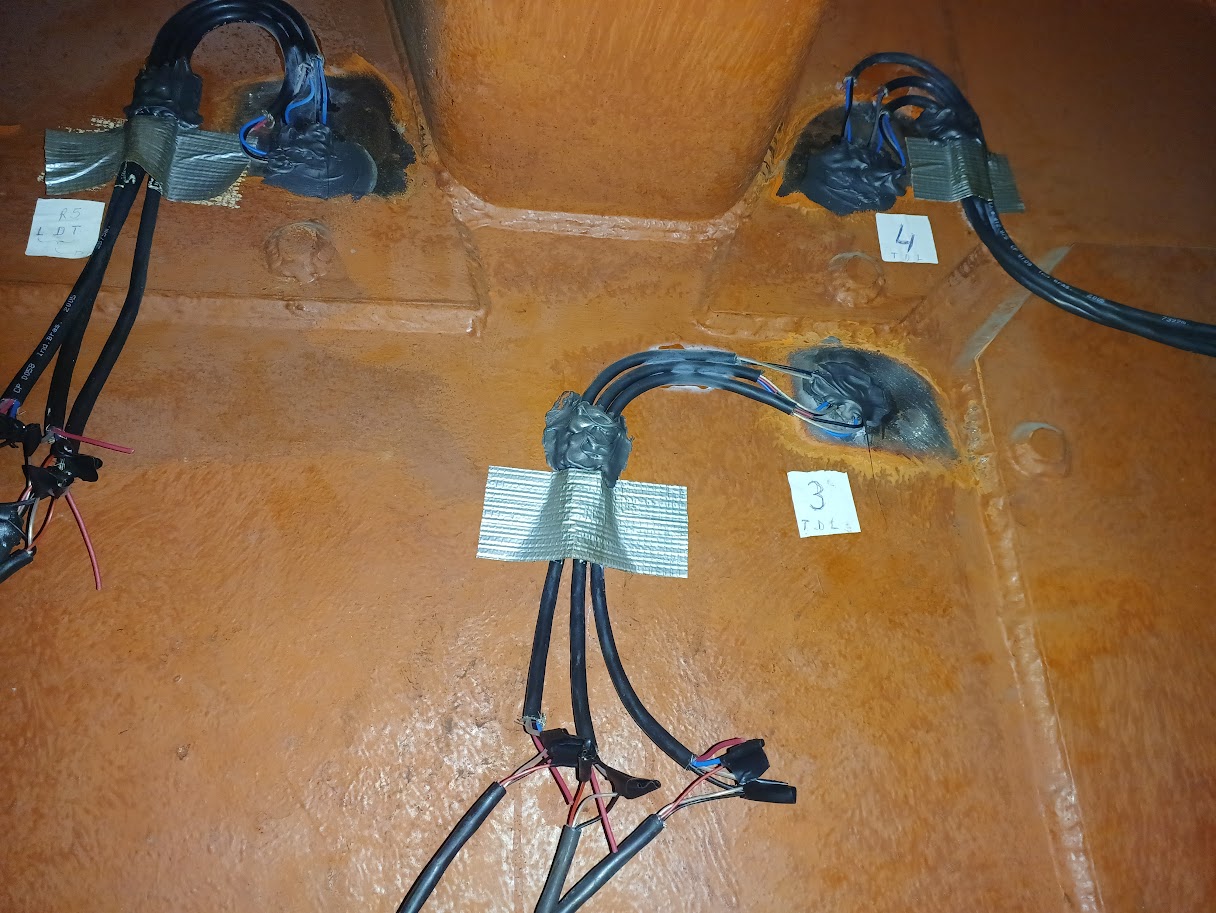

Instrumentação em campo

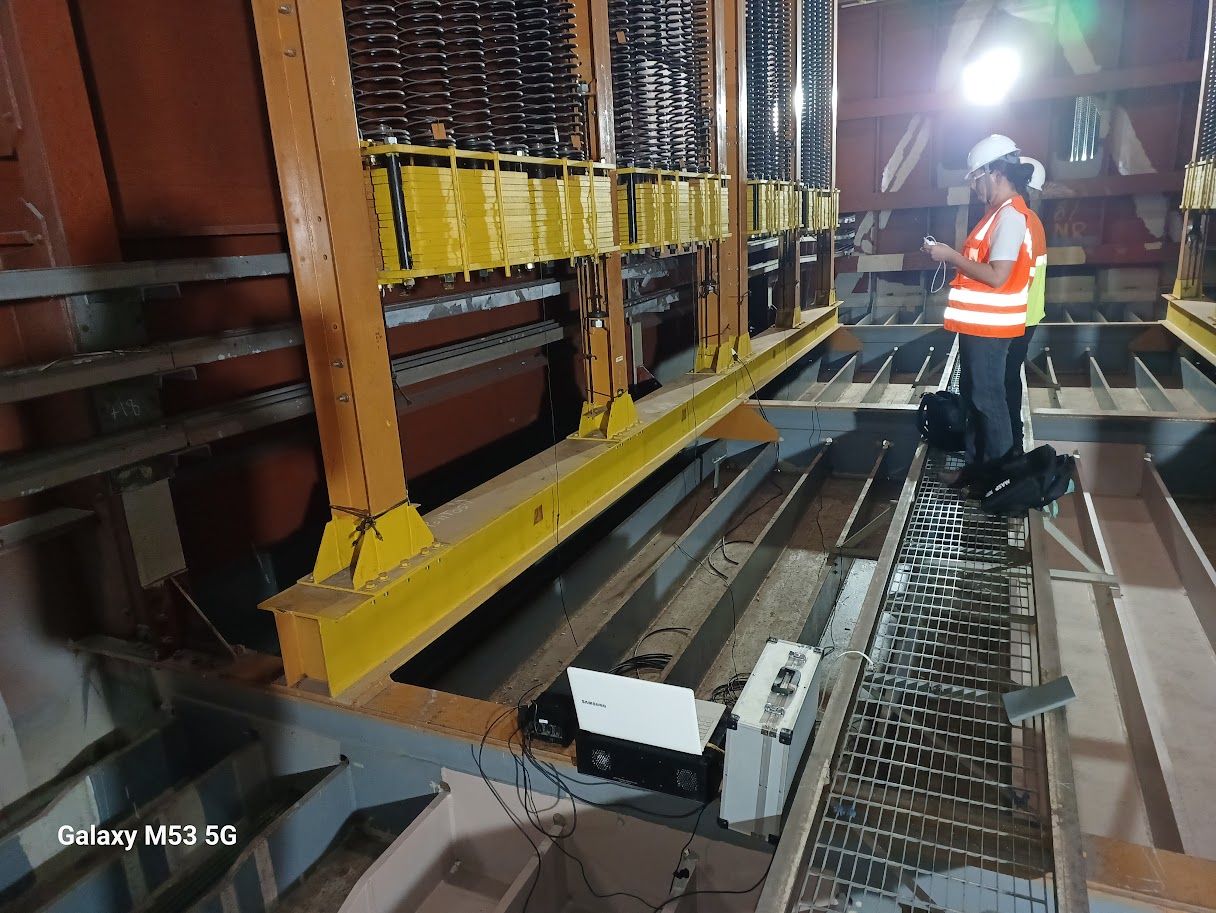

Equipamentos de monitoramento

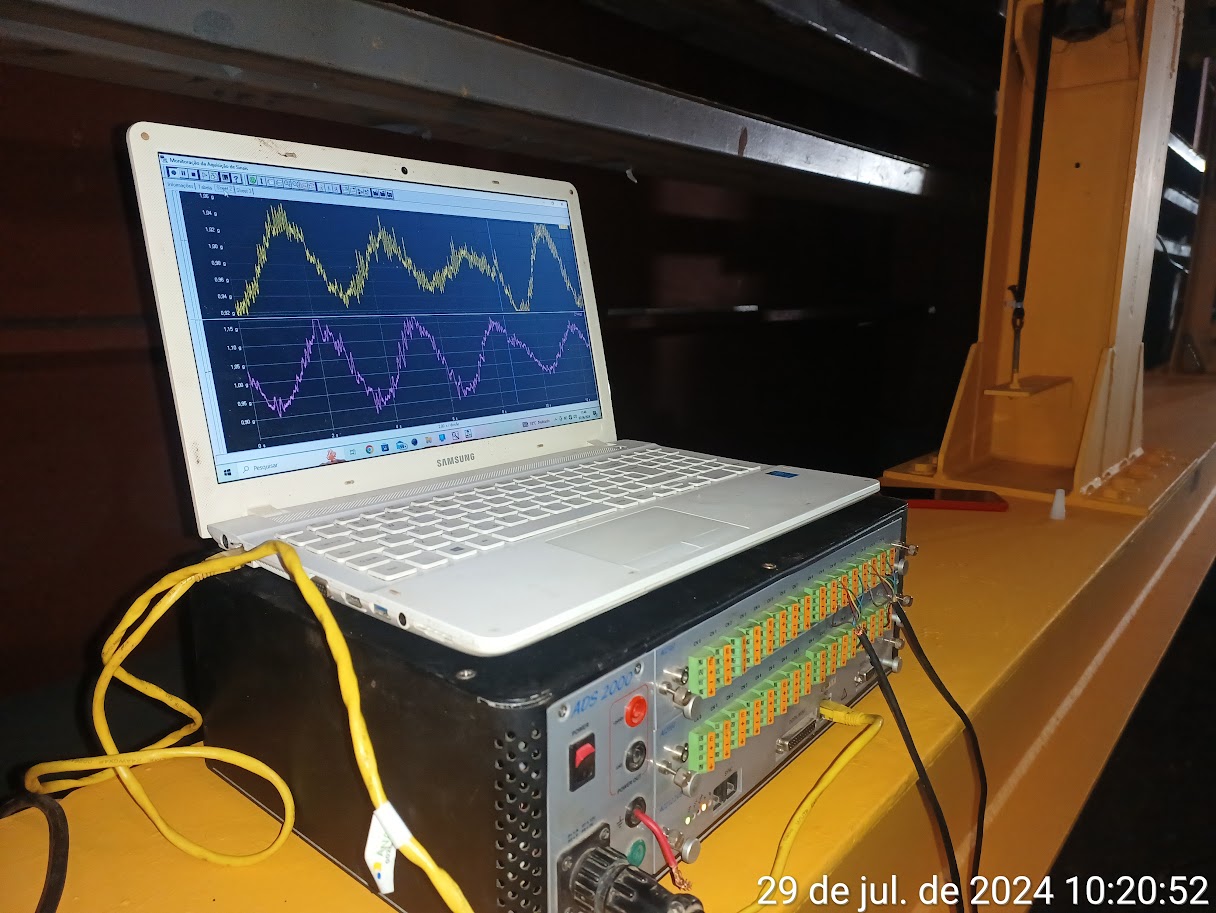

Ensaio dinâmico

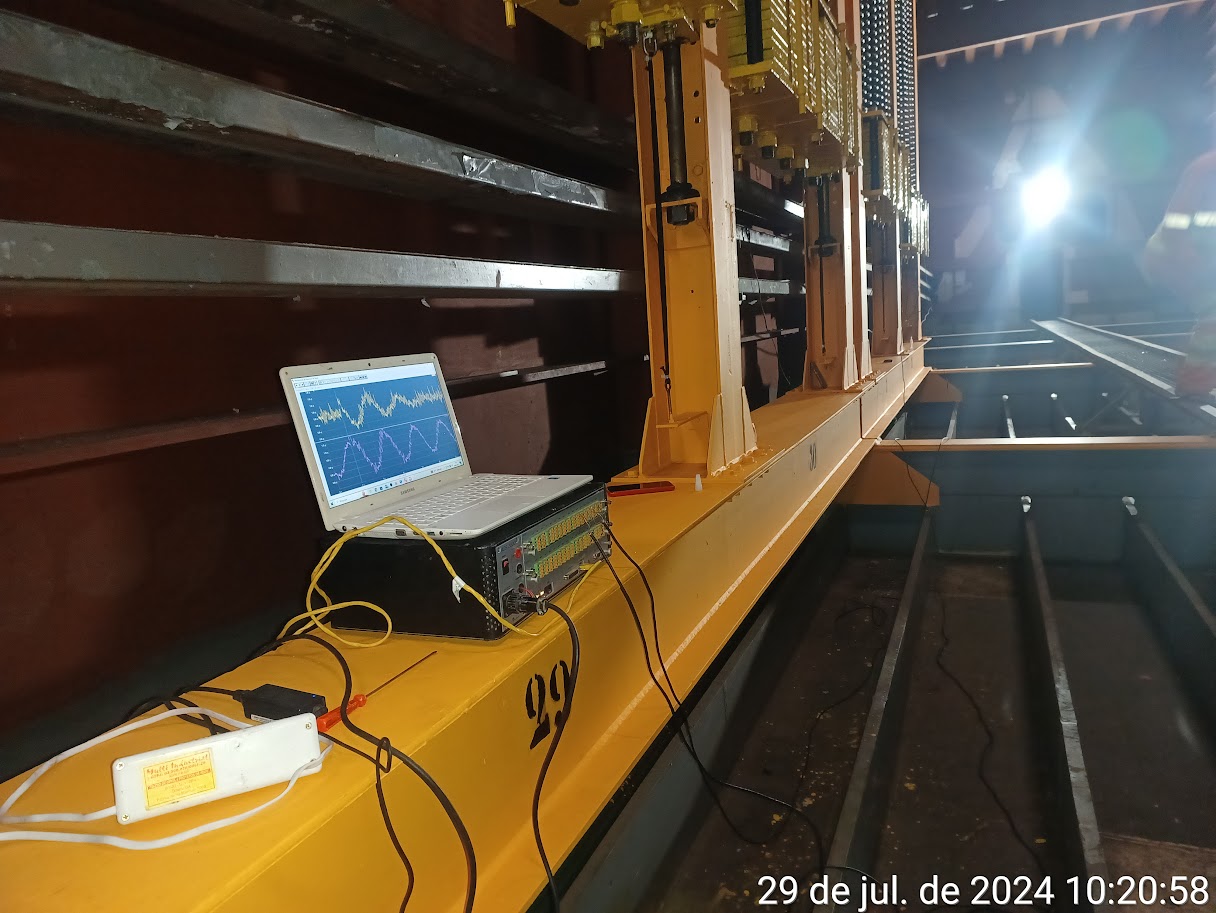

Medições acelerométricas
